Полиспасты

Полиспаст — это система которая приводит к выигрышу в силе за счет проигрыша в расстоянии.
Использование веревочных подъемных систем (полиспастов) – важный технический прием в альпинизме, который используется для спасательных работ, поднятия грузов и для натягивания переправ.

ВИДЫ ПОЛИСПАСТОВ

Простой полиспаст — это система с последовательным расположением подвижных и неподвижных блоков.
Простые полиспасты бывают четными и нечетными. Четность или нечётность зависит от места фиксации конца веревки на станции или грузе.

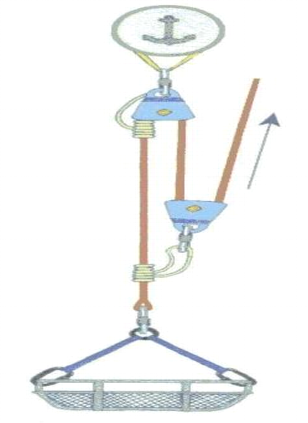

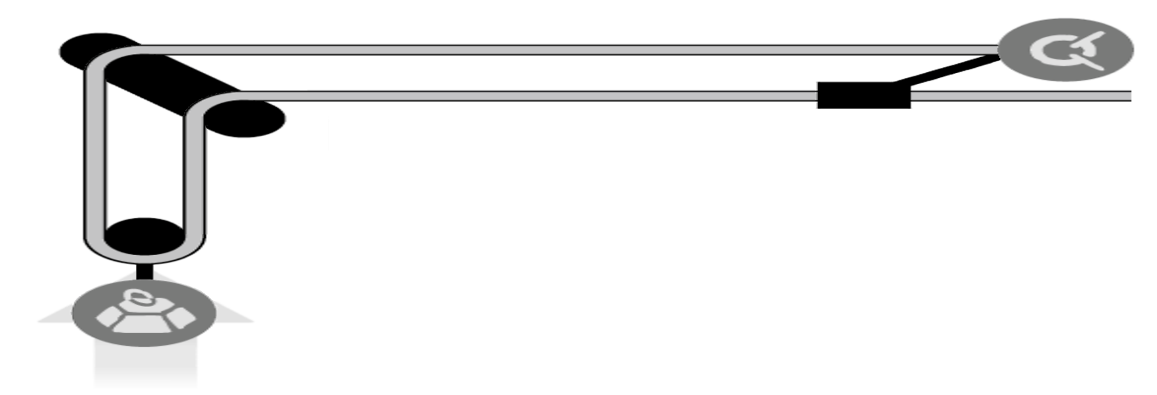

Пример простого полиспаста

Преимущества простого полиспаста:
• просто собираются
• быстрый подъем

ВАЖНО!!!
Простые полиспасты больше, чем 5:1 на практике не используются.
При сборке полиспаста на карабинах, простой полиспаст больше, чем 4:1 неэффективен.

Сложный полиспаст – это система, в которой один полиспаст тянет за другой полиспаст.

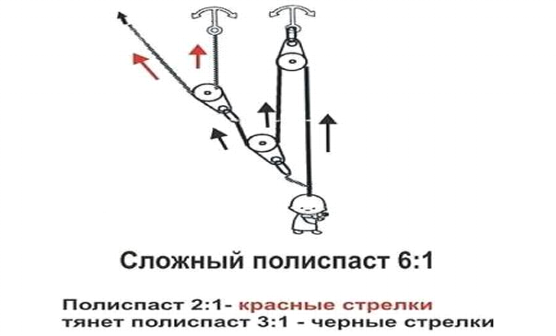

Пример:

Преимущества сложных полиспастов:
• сложные полиспасты дают больший фактический выигрыш в усилии.
• удается меньше задействовать роликов (карабинов).

ПРАВИЛА ПОЛИСПАСТОВ
1. Выигрыш в усилии дают только подвижные ролики системы, прикрепленные к грузу или к веревке, идущей от груза.
2. Неподвижные ролики служат для изменения направления движения веревки, выигрыша в усилии не дают.
3. Ваш выигрыш в усилии равен проигрышу в расстоянии и скорости.
4. Дополнительный подвижный ролик увеличивает выигрыш простого полиспаста на два.

Как считается теоретический выигрыш простых и сложных полиспастов?

Что бы определить теоретический выигрыш просто полиспаста -необходимо посчитать количество ветвей веревки идущие от груза вверх (или от точки прикрепления подвижных роликов к грузовой веревке).

Чтобы определить теоретический выигрыш сложного полиспаста - необходимо перемножить ветки одного полиспаста на другой (полиспаст 2:1 х 3:1 равно полиспаст 6:1).

ТРЕНИЕ В СИСТЕМЕ ПОЛИСПАСТОВ

Трение в системе полиспаста уменьшает фактический выигрыш в силе, при этом еще проигрыш в расстоянии и силе.

Для сборки полиспастов используют специальные блок ролики или карабины.
Но на практике в альпинизме в основном используются карабины.

Полиспастов без потерь в силе не существует!!!

ВАЖНО!!!
Потери на трение:
• Ролики с подшипниками качения 5-10 %
• Ролики с подшипниками скольжения 30%
• Карабины 50%
• Поворотно -фиксирующие системы (узел Гарда ,Гри-Гри и т.д)

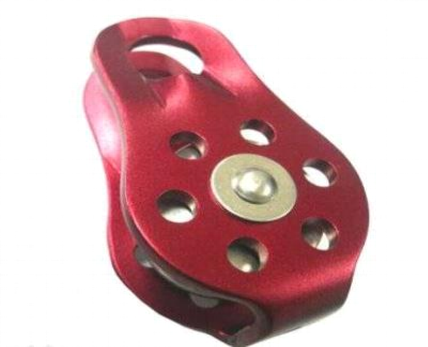

Блок ролик

Чтобы уменьшить силу трения в системе полиспаста необходимо:
• Оптимально размещать полиспаст на рельефе.
• Использовать ролики в подвижных местах полиспаста.
• Использовать оптимальную конструкцию полиспаста.

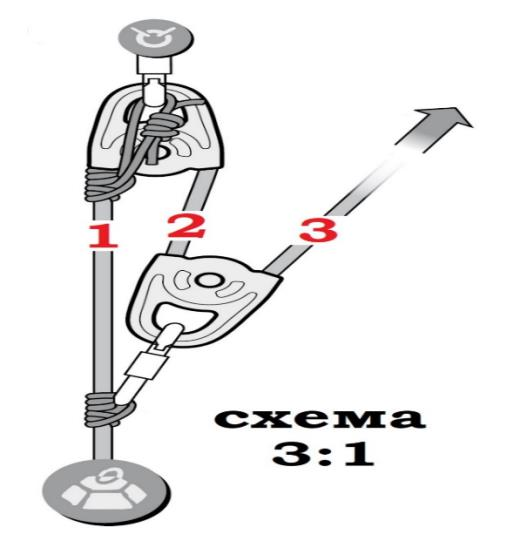

Пример:

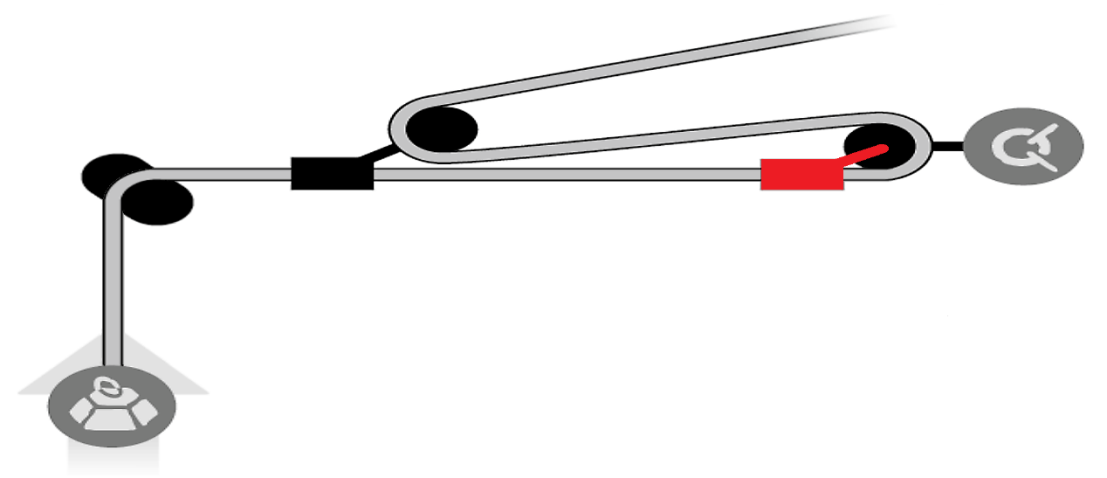

• Z-образный полиспаст
теоретический выигрыш 3:1
• реальный выигрыш 2:1

ИСПОЛЬЗОВАНИЕ РОЛИКОВ В СИСТЕМЕ ПОЛИСПАСТОВ

Ролик в системе полиспастов значительно увеличивает ее эффективность.
Наибольший эффект будет если расположить ролик с наибольшим КПД в качестве первого элемента, который расположен максимально близко к руке выбираемого.

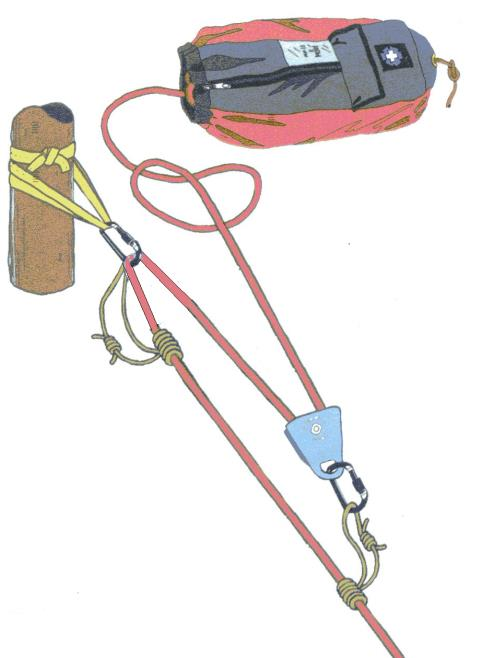

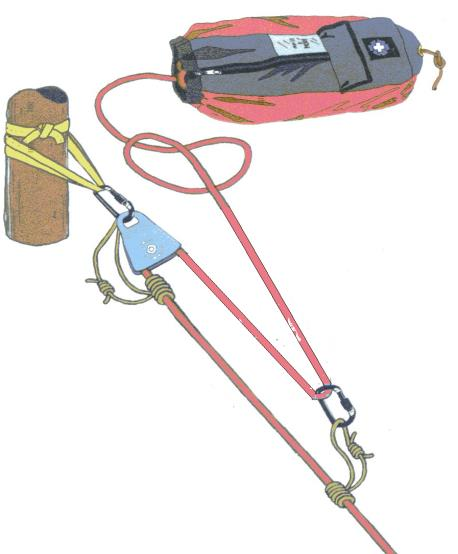

Правильное расположение ролика.


Рекомендуется использовать ролики диаметр которых будет равен 4 диаметров веревки.
Ролики с меньшим диаметром увеличивают потери выигрыша.

Как правильно тянуть полиспаст?

Полиспаст необходимо вверх- параллельно ветвям. Если полиспаст тянуть в бок, то увеличивается угол между ветвями и увеличивает его потери.

На каких веревках рекомендуется собирать полиспаст?

Полиспаст рекомендуется собирать на статических верёвках, но на практике в альпинизме это -динамика (нагрузка разрыва не менее 2200кг).

ВАРИАНТЫ СИСТЕМ ТОРМОЖЕНИЯ

Система торможения (фиксирующий узел) - позволяет зафиксировать подъемную веревку на станции, удерживая груз от возвращения в исходное состояние.

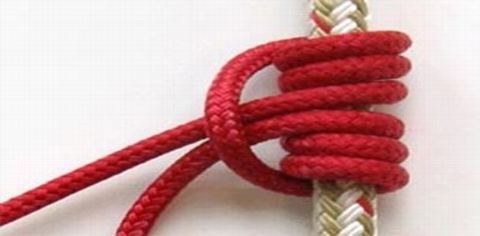

Схватывающий узел - наиболее подходящий вариант в альпинизме.

Преимущества схватывающего узла:
• удобно в использовании
• не повреждает грузовую верёвку

Блок зажим

Гри-Гри

ВАЖНО!!!

При работе с механическими зажимами необходимо понимать, что почти все зажимы сделаны по одному стандарту и примерно под нагрузкой 400 кг перекусывают веревку.

ПРАВИЛА БЕЗОПАСНОСТИ

Необходимо помнить, что полиспасты необходимо тянуть плавно без рывков.

Рекомендуется:
• при подъеме одного человека использовать статическую верёвку 10мм, репшнур 7 мм.
• при подъеме двух человек использовать статическую веревку 11мм, репшнур 8мм.

ФАКТОР ТЯГИ (ПРАВИЛО STOP)

Фактор тяги — это кратность полиспаста, умноженная на количество тянущих людей.
Для подъема человека не более восемнадцати. Для натяжения переправ не более 12, потому что нагрузка идет больше, чем на просто полиспастные работы.

Пример
Полиспаст 6:1: тянуть максимум могут 3 человека.
Полиспаст 3:1: тянуть максимум могут 6 человек.

Если при нарушении в работе подается команда «СТОП» - движение должно прекратиться до устранения нарушения работы.
